Der Traum vom Fliegen - Feuerverzinktes Denkmal für den Schneider von Ulm

1811, 80 Jahre vor Otto Lilienthals Gleitflügen, unternahm Albrecht Ludwig Berblinger in Ulm einen Flugversuch mit seinem selbst entwickelten Hängegleiter. Auch wenn der Flugversuch aufgrund ungünstiger Thermik scheiterte, gilt Berblinger als früher Flugpionier. Nach heutigem Stand geht man davon aus, dass sein Hängegleiter flugfähig war. Anläßlich seines 250. Geburtstags ließ die Stadt Ulm Berblinger, der besser als „der Schneider von Ulm“ bekannt ist, ein Denkmal in Form eines schiefen Turmes errichten.





Entworfen wurde der Turm von den Künstlern Johannes Brunner und Raimund Ritz. Die konstruktive Umsetzung und Fertigung des Turmes erfolgte durch Saage Treppenbau & Biegetechnik. Der Berblinger Turm ist eine um 10º geneigte Spindeltreppe. Die Außenkontur der Treppenstufen ist der Form des Flugapparates von Berblinger nachempfunden. Aus konstruktiver Sicht hat der Turm die Besonderheit, dass die Treppenstufen mit Längen bis zu 3300 Millimeter Unikate sind. Rund 20 Meter erhebt sich der Turm vom Boden aus. Auf einer Höhe von 15 Metern erreicht man ein Podest. Die darauffolgenden nicht begehbaren Stufen zeigen keine Regelmäßigkeit mehr in ihrer Anordnung und stehen sinnbildlich für den missglückten Flugversuch. Die rot-weiße Farbgebung der Gitterroststufen zitiert den Flugapparat Berblingers.



Aufgrund der schlanken und schiefen Bauweise des Turms, war die technische Umsetzung mehr als anspruchsvoll. So wurde beispielsweise, um unzulässiges Aufschwingen der Konstruktion zu vermeiden, ein Schwingungstilger in die Säule eingesetzt. Als Korrosionsschutzsystem kam eine dauerhafte und robuste Feuerverzinkung für sämtliche Stahlteile zum Einsatz. Die Gitterroststufen wurden als Duplex-System ausgeführt, das heißt sie wurden zusätzlich zur Feuerverzinkung aus gestalterischen Gründen pulverbeschichtet.



Abbildungen:

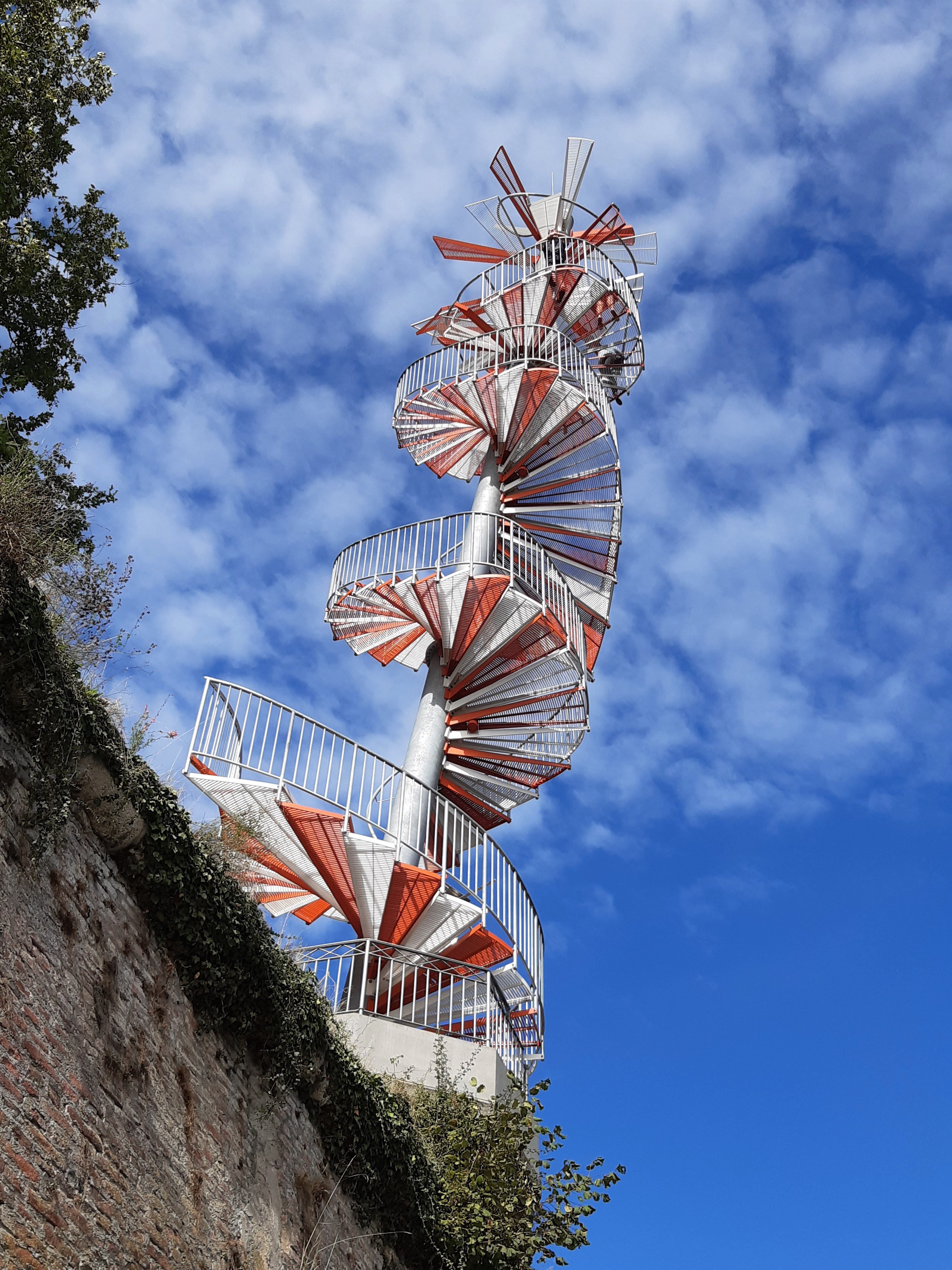

Abb.1: Der Berblinger Turm ist eine um 10 Grad geneigte Spindeltreppe. (Foto: Catatine)

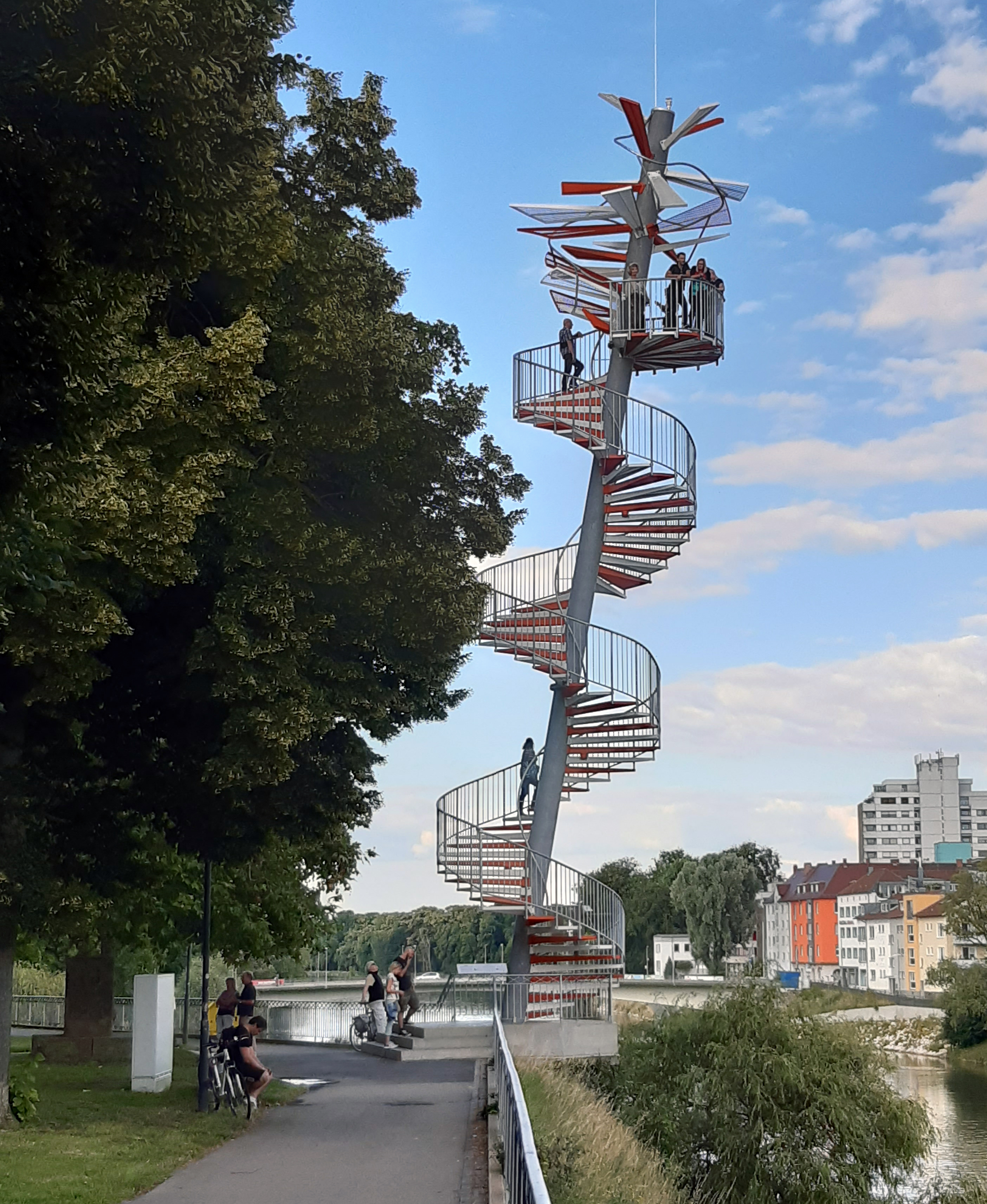

Abb. 2: Sämtliche Stahlteile des Berblinger Turms wurden durch Feuerverzinken dauerhaft vor Korrosion geschützt. (Foto: looniverse, CC BY-SA 4.0)

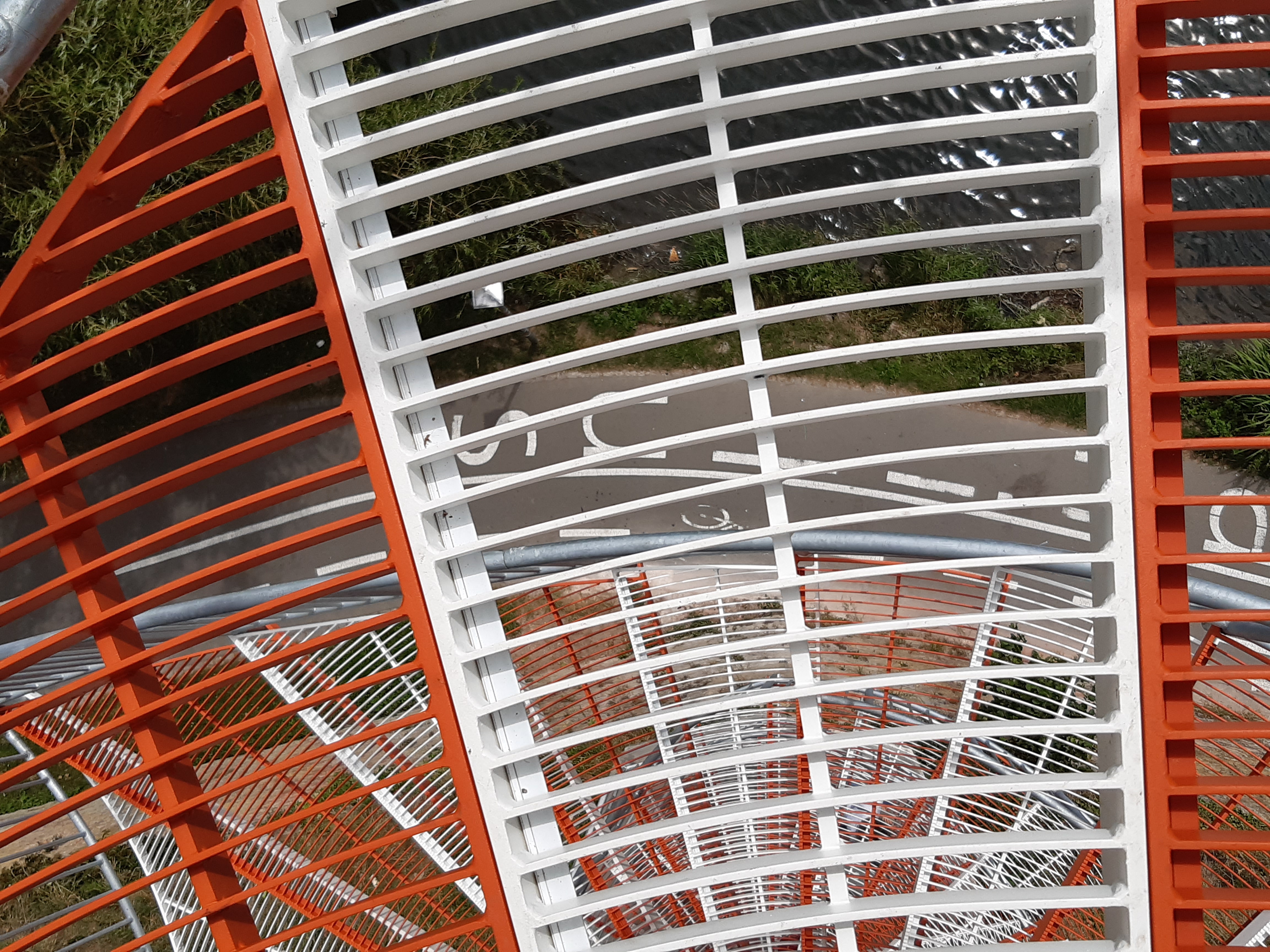

Abb. 3: Die Gitterroststufen des Turms wurden als Duplex-System ausgeführt, das heißt feuerverzinkt und zusätzlich pulverbeschichtet. (Foto: looniverse, CC BY-SA 4.0)

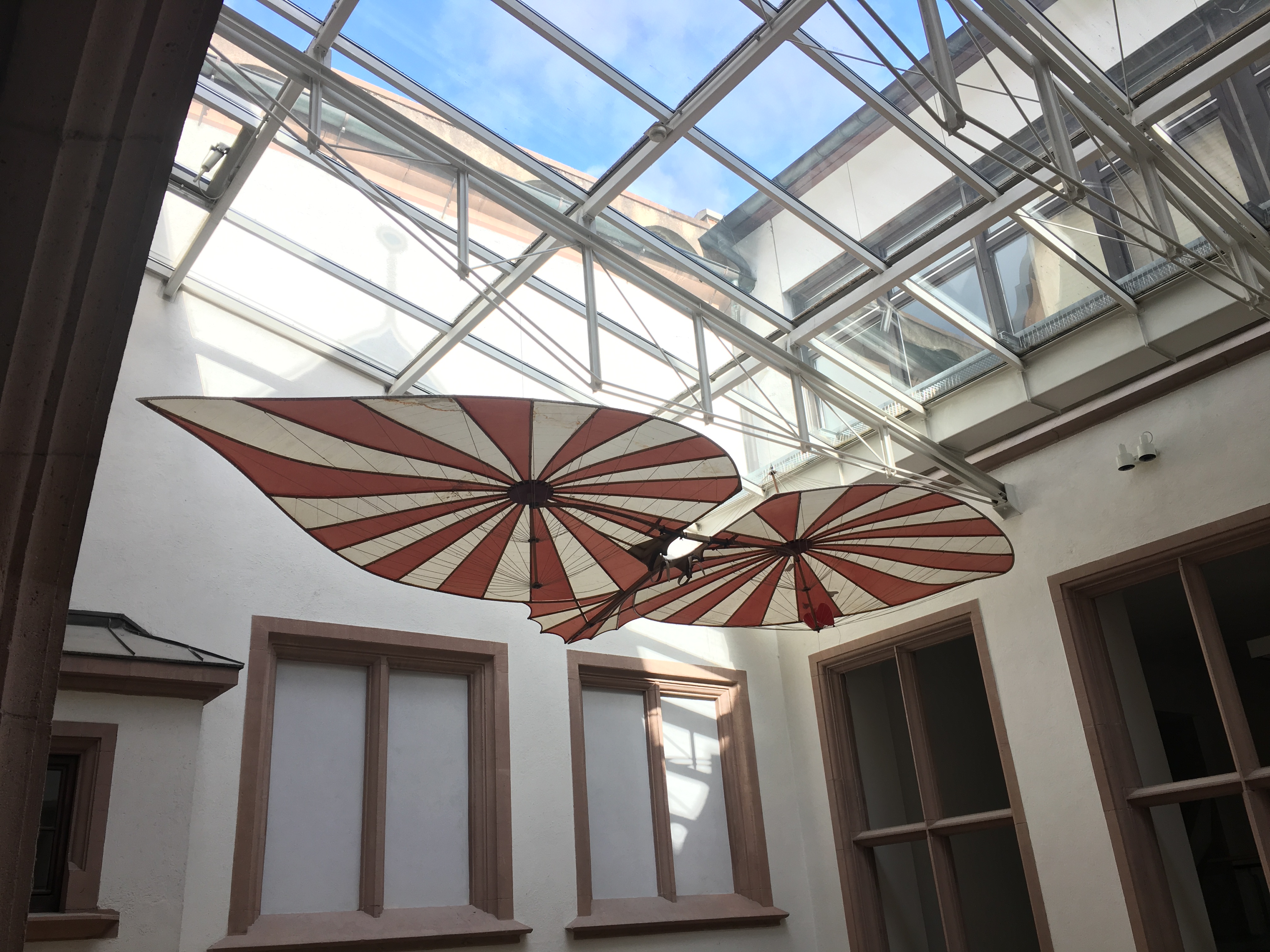

Abb. 4: Die rot-weiße Farbgebung der Gitterroststufen zitiert den Flugapparat Berblingers. (Foto: TiTiLeaA, CC BY-SA 4.0)
