Verzingskungsverfahren
LEGIERUNGS-ÜBERZÜGE: WENIGER SCHÜTZT WENIGER
Seit einiger Zeit werden neue kontinuierlich schmelztauchveredelte Legierungsüberzüge auf Zink-Aluminium-Magnesium-Basis am Markt angeboten. Mit vollmundigen Versprechen wie „Weniger ist mehr´“ oder gar „10 Mal besser als Stückverzinken“ propagieren ihre Hersteller diese Produkte. Bei einem seriösen, faktenbasierten Vergleich dieser Legierungsüberzüge mit dem Stückverzinken nach DIN EN ISO 1461 kommt man jedoch schnell zu dem Ergebnis, dass derartige Aussagen lediglich Wunschdenken zum Ausdruck bringen. Die Fakten im Einzelnen:
Stückverzinkte Überzüge sind dauerhafter

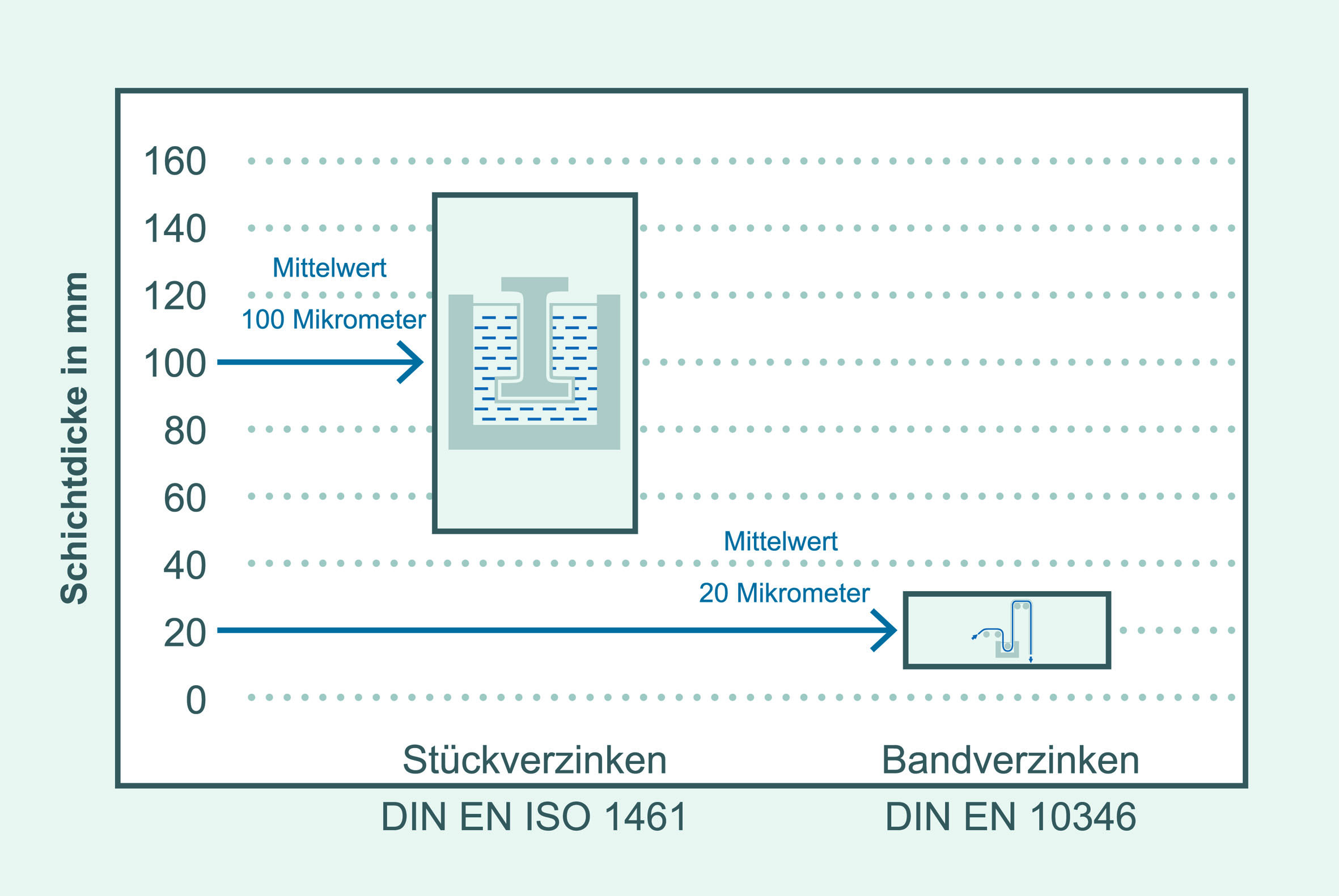

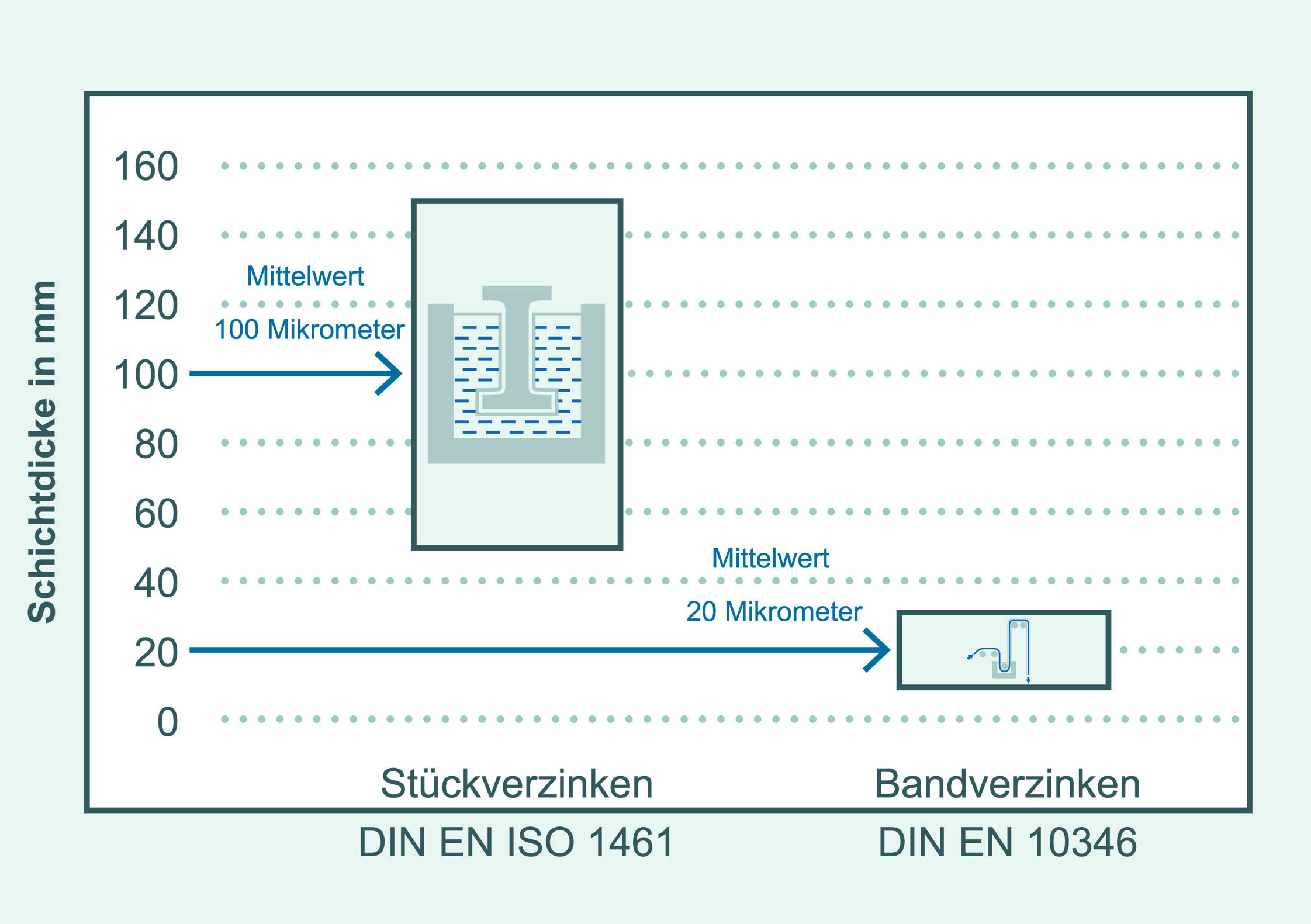

Unter atmosphärischen Anwendungsbedingungen (z.B. Industrie-/Stadtatmosphäre) besitzen kontinuierlich schmelztauchveredelte Legierungsüberzüge auf Zink-Aluminium-Magnesium-Basis (ZM-Überzüge) ähnliche Korrosionsraten wie stückverzinkte Überzüge nach DIN EN ISO 1461. Unterschiede bestehen jedoch hinsichtlich der Schichtdicken. Da stückverzinkte Überzüge deutlich höhere Schichtdicken besitzen, erreichen sie auch eine erheblich höhere Schutzdauer. Je nach Produkt sind stückverzinkte Überzüge nach DIN EN ISO 1461 bis zu 10 Mal dicker als ZM-Überzüge. Lediglich unter extremen Korrosionsbelastungen (wie z. B. andauernde hohe Feuchtigkeit bei gleichzeitiger hoher Chloridbelastung), die in der Praxis extrem selten auftreten, erreichen kontinuierlich schmelztauchveredelte Legierungsüberzüge (Zn-Al-Mg (ZM)) bessere Korrosionsraten. Diese können jedoch nicht die geringere Schichtdicke dieser Legierungsüberzüge kompensieren.
Praxisbewährter Schutz durch Stückverzinken
Es gibt umfangreiche Langzeiterfahrungen mit stückverzinkten Überzügen nach DIN EN ISO 1461, die unter üblichen atmosphärischen Bedingungen (Industrie-/Stadtatmosphäre) eine Schutzdauer von 50 Jahren und mehr erreichen. Langzeiterfahrungen mit kontinuierlich schmelztauchveredelten Legierungsüberzügen (Zn-Al-Mg (ZM)) und normative Regelungen zu dieser Produktgruppe gibt es nicht.
Ergebnisse aus Kurzzeittests sind irreführend

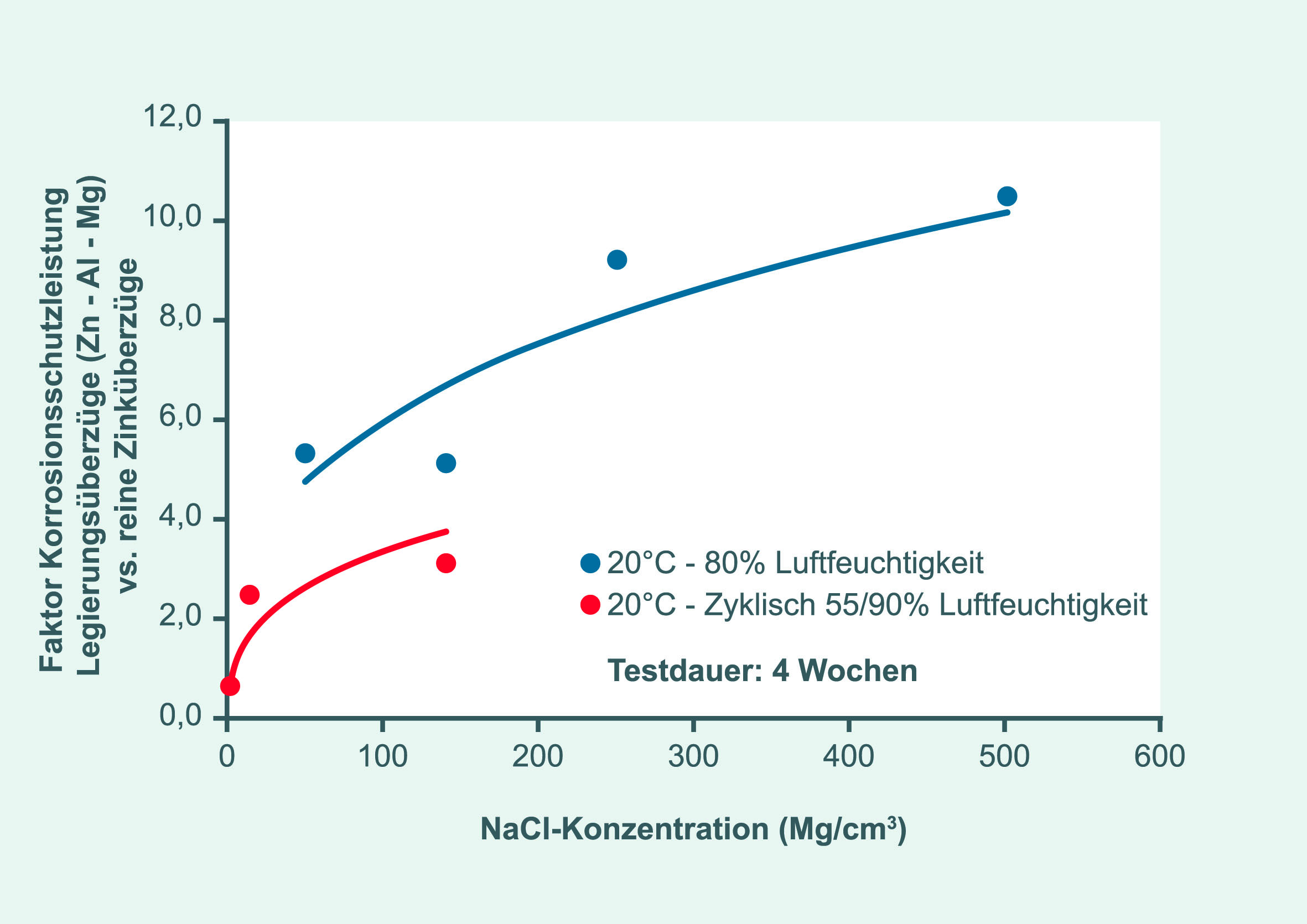

Im Salzsprühnebeltest haben ZM-Überzüge eine bis zu 10 Mal bessere Korrosionsrate erreicht als das Stückverzinken. Der Salzsprühnebeltest ist ein Kurzzeittest im Labor, bei dem die zu testenden Materialien einer extrem hohen Salzkonzentration ausgesetzt werden. Die Ergebnisse des Salzsprühnebeltests sind irreführend, weil sie im Hinblick auf praxisübliche Anwendungen in gemäßigten Klimaten keinlerei Relevanz besitzen (s. Feuerverzinken 2-2013, S. 13-15). Zudem bieten Kurzzeittests wie der Salzspühnebeltest Raum für manipulative Eingriffe. Bereits durch minimale Veränderungen von Testparametern können Ergebnisse in erheblichem Maße beeinflusst werden und so künstlich Leistungsunterschiede induzieren (s. Abb. 2).
Das Beispiel zeigt, dass Kurzzeittests wie der Salzsprühnebeltest keine Praxis-Relevanz haben. Nicht zufällig besagen Internationale Normen (DIN EN ISO 14713) klar und eindeutig, dass Kurzzeittests wie der Salzsprühnebeltest nicht für Materialvergleiche eingesetzt werden dürfen. Den Normen ist zudem zu entnehmen, dass Ergebnisse aus Kurzzeitkorrosionstests im Labor (wie z.B. Salzsprühnebeltest) nicht zur Ableitung von Aussagen zur Korrosionsschutzdauer in realen Anwendungen genutzt werden können.
ZM-Überzüge werden üblicherweise passiviert, d.h. mit einer zusätzlichen Schutzschicht nachbehandelt, um die dünnen Metallüberzüge bei Transport und Lagerung zusätzlich zu schützen. Durch diese Passivierung werden die Korrosionsschutzeigenschaften kurzfristig verbessert. Eine Passivierung führt deshalb auch zu besseren Ergebnissen in Kurzzeittests. Bei langfristiger Betrachtung (Zeiträume über 10 Jahre) trägt eine Passivierung nicht zu einer nennenswerten Verbesserung der Korrosionsschutzeigenschaften bei.
Rundum-Schutz nur durch Stückverzinken
Stückverzinkte Überzüge bieten einen Rundum-Schutz für das fertige Produkt. Sie haben nicht die Schwächen von kontinuierlich schmelztauchveredeltem Blech, das als Halbzeug nach dem Schmelztauchveredeln weiterverarbeitet wird. Hierdurch wird der schützende Metallüberzug durch Schneiden und Stanzen zerstört. Durch Umformprozesse kann es zudem zu einer Reduzierung der geringen Schichtdicke und zu Rissen in der Zinkschicht in den Umformbereichen kommen, was sich ebenfalls negativ auf den Korrosionsschutz auswirkt.
Fazit
Bei Zinküberzügen gilt „Viel hilft viel“. ZM-Überzüge erreichen unter praxisüblichen Anwendungsbedingungen ähnliche Korrosionsraten wie stückverzinkte Überzüge nach DIN EN ISO 1461. Bei ähnlichen Korrosionsraten entscheidet die Schichtdicke über die Schutzdauer. Stückverzinkte Überzüge sind aufgrund ihrer höheren Schichtdicken somit deutlich langlebiger und bieten einen dauerhaften Rundum-Schutz. Ergebnisse aus Kurzzeittests seitens der Hersteller von ZM-Überzüge sind irreführend und besitzen keinerlei Praxisrelevanz. Mehr Informationen zum Thema bietet die Website www.stahl-verzinken.de.
